Как можно интегрировать интуитивно понятные и практичные водородные топливные элементы в образование?

Водородные топливные элементыВодородные источники энергии, благодаря своей высокой эффективности и экологичности, привлекли широкое внимание в таких областях, как беспилотные летательные аппараты и коммерческий транспорт. Обучение водородной энергетике в профессиональных училищах выходит за рамки отдельных дисциплин, требуя как теоретической интеграции, так и практической поддержки. Поэтому возникает вопрос: как разработать по-настоящему междисциплинарный и практический учебный инструмент, который поможет студентам освоить водородные энергетические технологии от принципов до применения?

1. Проектирование основной системы и реализация ее функций.

1.1 Блок подачи водорода: Восстановление стандартов безопасности с использованием твердотельных систем хранения водорода

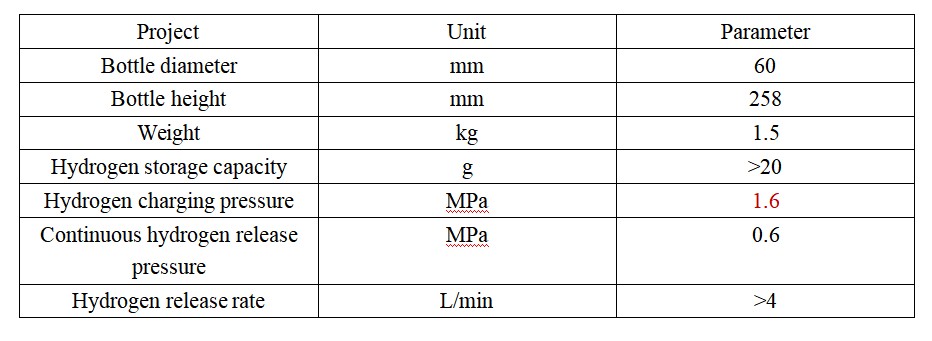

В качестве основного компонента системы водородного снабжения, ключевые параметры твердотельного водорода хранение водорода цилиндры Они следующие:

Принцип безопасности: Наша компания разработала систему хранения твердого водорода с давлением зарядки 1,6 МПа, что значительно ниже, чем у баллонов высокого давления (обычно 35 МПа). Это существенно снижает физический риск утечки и дефлаграции, что делает систему принципиально подходящей для использования в учебных целях.

Точное управление: Благодаря использованию комбинации редукционного клапана и электромагнитного клапана в сочетании с датчиком давления, создана интеллектуальная система управления газовым контуром, обеспечивающая точное регулирование потока водорода и автоматическое отключение при избыточном давлении, интегрирующая концепции безопасности промышленного уровня в учебный процесс.

Тонкая фильтрация для защиты: в газопровод устанавливается Т-образный фильтр для улавливания твердых частиц, содержащихся в водороде, защиты мембранного электрода топливного элемента, продления срока его службы и снижения затрат на обучение и техническое обслуживание.

1.2 Управление питанием и проектирование нагрузочного блока

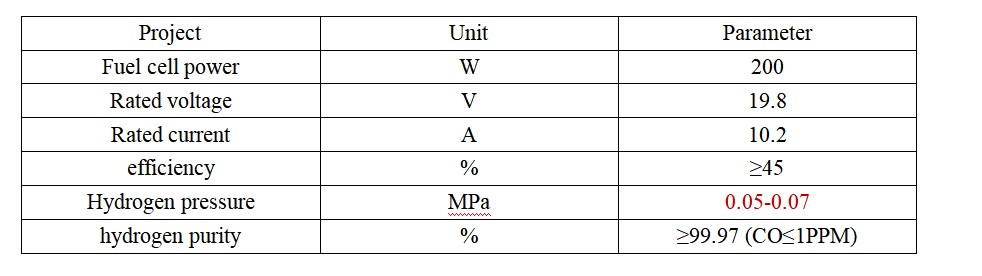

Основные параметры топливного элемента, используемого в данном учебном устройстве, следующие:

Блок управления топливными элементами (БУ): автоматический запуск и остановка блока топливных элементов, контроль давления водорода, защита от перегрузки по току, контроль напряжения, определение температуры, контроль мощности и т. д.

Литий-ионные батареи Система обеспечивает пусковое питание блока управления топливным элементом (БУ) и управляет клапаном подачи водорода для предварительного заполнения топливного элемента водородом до тех пор, пока топливный элемент не завершит электрохимическую инициализацию и не достигнет стабильного порогового значения выходной мощности. Когда мощность нагрузки на выходе становится ниже номинальной выходной мощности топливного элемента, система обеспечивает зарядку литий-ионных батарей постоянным током. Если мощность нагрузки внезапно возрастает, литий-ионные батареи реагируют высокоскоростным разрядом для обеспечения динамической компенсации мощности.

Модуль регулятора напряжения: Блок управления входным напряжением (FCU), генерируемый топливным элементом, выдает постоянное напряжение через модуль DC-DC для адаптации к внешней нагрузке.

Нагрузка и измерение: Используя вентилятор в качестве нагрузки для имитации реальных сценариев потребления электроэнергии, это упражнение наглядно демонстрирует динамику выходной мощности. Контролируя ток и напряжение вентилятора в реальном времени с помощью амперметров и вольтметров, студенты могут напрямую рассчитать КПД системы, завершая научный процесс обучения от наблюдения до количественной оценки.

1.3 Блок интеллектуального управления и мониторинга

Управление системой: для реализации надежного логического управления на базовом уровне используется ПЛК Siemens (запуск/остановка, блокировочная защита), а сенсорный экран MCGS обеспечивает удобный человеко-машинный интерфейс.

Визуализация и сбор данных: сенсорный экран отображает все параметры, такие как напряжение, ток, мощность, давление водорода и температура, в режиме реального времени, а также поддерживает экспорт данных, что обеспечивает поддержку анализа эффективности и построения характеристических кривых.

Интегрированная конструкция панели: все компоненты интегрированы в коррозионностойкую панель, а стрелки, обозначающие этапы процесса, и текстовые описания наглядно демонстрируют всю цепочку генерации энергии с помощью топливных элементов.

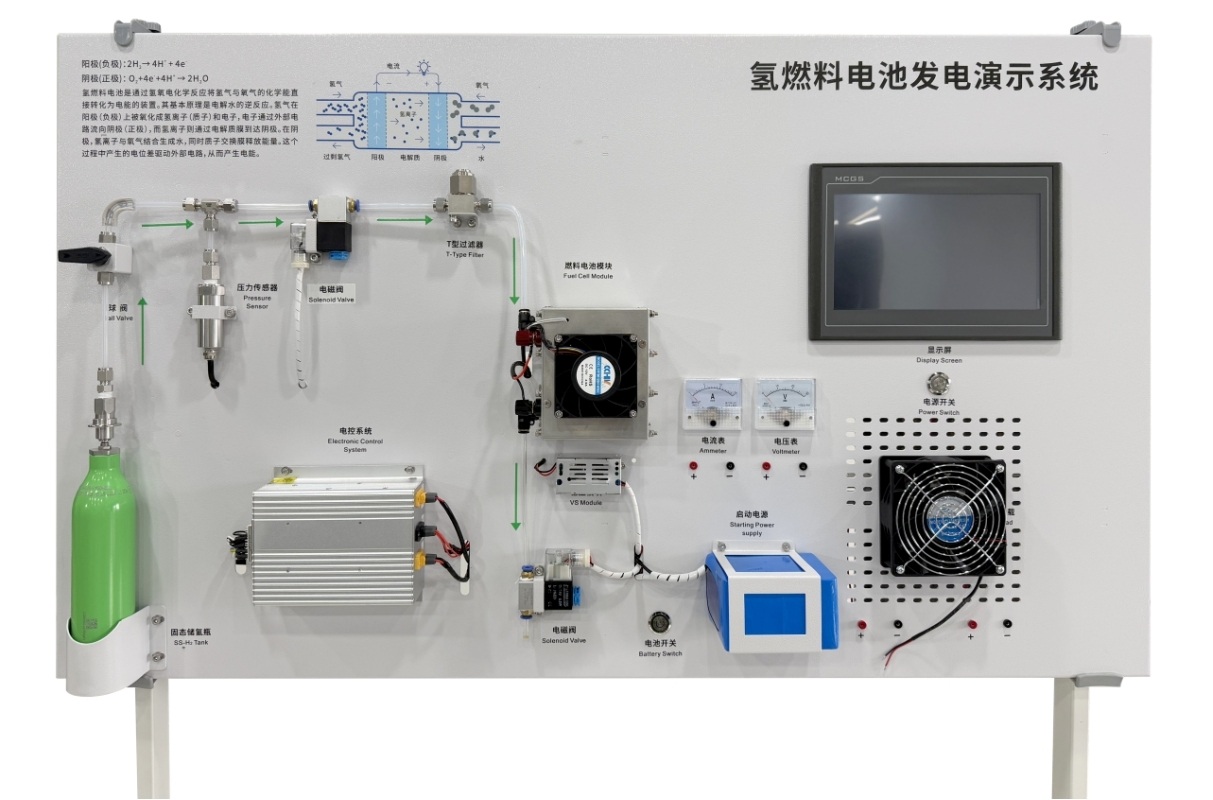

Представленное выше устройство представляет собой полностью интегрированный учебно-демонстрационный стенд, демонстрирующий весь процесс генерации энергии с помощью водородных топливных элементов. Этот стенд объединяет модули для твердотельного хранения водорода, генерации энергии с помощью топливных элементов, управления питанием и подачи нагрузки, всесторонне демонстрируя основные технологии преобразования водородной энергии в электрическую. Основанная на технологии топливных элементов с протонно-обменной мембраной (PEMFC), в сочетании с низкотемпературным твердотельным хранением водорода и интеллектуальной системой мониторинга, система сочетает в себе безопасность, надежность и практическую применимость в обучении. Она может широко применяться в экспериментальном обучении и исследованиях в таких дисциплинах, как новые источники энергии, химическая инженерия и электротехническая автоматизация, способствуя подготовке междисциплинарных специалистов.

2. Педагогическая ценность

2.1 Удобство для преподавания

Визуализация всего процесса: панель устройства четко отображает всю цепочку подачи водорода, выработки электроэнергии и ее потребления. В сочетании с прозрачной конструкцией она позволяет интуитивно отображать весь процесс электрохимической реакции, преодолевая абстрактные барьеры теоретического обучения и помогая студентам быстро понять основные концепции.

Количественный анализ данных: Такие параметры, как эффективность выработки электроэнергии и коэффициент использования водорода, регистрируются на экране MCGS в соответствии с требованиями исследовательского проекта.

2.2 Поддержка многоуровневого экспериментального обучения, основанного на исследовательском подходе:

Простой когнитивный эксперимент: Предложите студентам понаблюдать за всем процессом выработки водородной энергии и измерить выходное напряжение, ток и мощность в установившемся режиме.

Эксперименты по исследованию характеристик: Путем изменения нагрузки или скорости потока водорода изучаются кривая вольт-амперной характеристики и кривая изменения эффективности топливного элемента; также исследуется влияние чистоты водорода на эффективность выработки электроэнергии.

Эксперимент по системной интеграции: Изучение компенсационного поведения литиевых батарей во время запуска системы и внезапных изменений нагрузки, а также понимание стратегии управления гибридной энергетической системой.

Эксперимент по безопасности и управлению: смоделируйте неисправности, такие как избыточное давление, и понаблюдайте за реакцией автоматической защитной логики системы.

3. Краткое описание проекта

Это демонстрационное устройство для выработки электроэнергии на основе водородных топливных элементов является не только экспериментальным прибором, но и стандартным компонентом образования в области новых источников энергии. Оно позволяет студентам выйти за рамки теоретических выкладок и заняться практической работой, наблюдением, записью и анализом. С помощью этого устройства студенты могут получить глубокое понимание того, как хранится водородная энергия, как она преобразуется в электрическую энергию, а также потерь и проблем эффективности в процессе преобразования. Эта полная демонстрация замкнутого цикла от «хранения водорода» до «выработки электроэнергии» и «потребления электроэнергии», несомненно, вдохновит больше молодых людей посвятить себя научным исследованиям в области новых источников энергии и воспитать высококвалифицированных специалистов, готовых к будущей энергетической революции.
