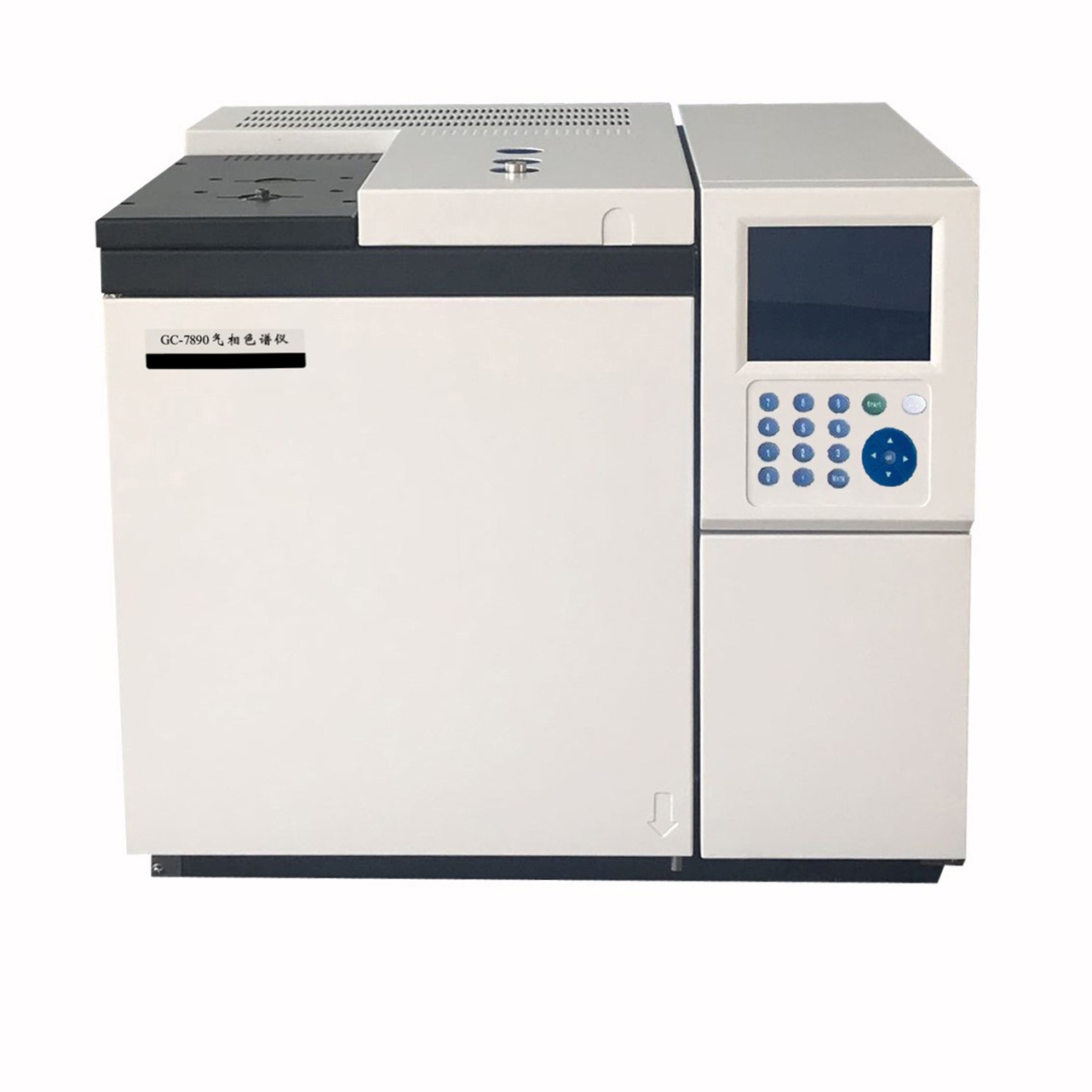

Способы регулирования расхода газа-носителя в газовом хроматографе

В газохроматографическом анализе газ-носитель, выступая в роли подвижной фазы, выполняет важнейшую функцию транспортировки компонентов пробы через хроматографическую колонку со стабильной и воспроизводимой скоростью потока. Точность и стабильность скорости потока газа-носителя играют роль «сердца» прибора, напрямую определяя воспроизводимость времен удерживания, эффективность разделения и чувствительность обнаружения. Колебания скорости потока могут привести к нестабильным временам выхода пиков компонентов, тем самым снижая надежность качественного и количественного анализа. Неправильная настройка скорости потока может привести к снижению эффективности разделения или неоправданному увеличению времени анализа.

Следовательно, точный контроль расхода газа-носителя является неотъемлемой основой технологии газовой хроматографии. Достижение такого контроля зависит не от одного простого компонента, а от интегрированной системы, включающей источник газа высокого давления, регуляторы давления, контроллеры расхода и собственное сопротивление самой хроматографической колонки. Физический механизм, лежащий в основе этого процесса, заключается в динамическом равновесии между перепадом давления газа и сопротивлением жидкости на всем протяжении потока. Начальной точкой контроля расхода газа-носителя является источник газа высокого давления, обеспечиваемый газовыми баллонами или генераторами, начальное давление которых, как правило, значительно превышает эксплуатационные требования хроматографической системы. Первый этап включает использование первичного регулятора давления, например, редукционного клапана, для снижения давления источника высокого давления до стабильного и подходящего промежуточного уровня. Эта предварительная стабилизация давления имеет решающее значение, поскольку создает надежную основу для последующего точного контроля, эффективно компенсируя постепенные изменения расхода, вызванные естественным истощением источника газа. Однако одного лишь редукционного клапана недостаточно для полного устранения колебаний сопротивления, например, вызванных изменением вязкости газа в колонке при программировании температуры, а также для достижения точной установки расхода и динамической регулировки. В современных газовых хроматографах для регулирования давления и расхода газа-носителя обычно используется технология электронного пневматического управления, в основе которой лежит интеллектуальный механизм обратной связи с обратной связью. Если взять в качестве примера широко используемые капиллярные колонки, то управление их расходом, по сути, основано на режиме «регулирования давления»: после того, как пользователь задаёт входное давление колонки или среднюю линейную скорость, электронный регулятор давления начинает работу. Встроенный прецизионный датчик давления контролирует входное давление колонки в режиме реального времени и сравнивает его с заданным значением. При обнаружении любого отклонения регулятор оперативно управляет высокоскоростным электромагнитным или пьезоэлектрическим клапаном для точной настройки входного давления, быстро стабилизируя его на заданном уровне.

Учитывая детерминированное соответствие между расходом и входным давлением колонки при фиксированных условиях хроматографической колонки, стабилизация входного давления косвенно обеспечивает стабильность расхода. Эта возможность активного динамического регулирования позволяет прибору компенсировать повышенное сопротивление колонки, вызванное повышением температуры во время программирования, — поддерживая постоянный расход или выполняя заданные программы изменения расхода — посредством программирования давления. Для приложений, требующих высокой точности, таких как поддержание одинакового расхода через различные хроматографические колонки, часто применяется более прямой режим «управления расходом». В этом режиме электронный контроллер расхода непосредственно устанавливает объемный расход и контролирует фактический расход в режиме реального времени с помощью прецизионного датчика расхода, встроенного в тракт потока. Используя контур обратной связи, система динамически регулирует открытие клапана, чтобы строго «фиксировать» фактический расход на заданном значении, независимо от колебаний сопротивления ниже по потоку, тем самым обеспечивая исключительную воспроизводимость расхода.

Подводя итог, можно сказать, что стабильное управление расходом газа-носителя в газовой хроматографии представляет собой системный инженерный подвиг, охватывающий весь спектр задач: от предварительной стабилизации давления до интеллектуального прецизионного управления. Всё начинается с первоначального управления источником газа высокого давления с помощью редукционного клапана и завершается динамической регулировкой электронной пневматической системы управления, основанной на данных измерений в реальном времени и быстрой обратной связи. Эта система умело применяет принципы пневматики, используя давление в качестве основного средства управления, в сочетании с технологиями автоматизации для гибкой адаптации к сложным рабочим условиям. Именно эта сложная система управления, скрытая за приборной панелью, обеспечивает фундаментальную гарантию каждого воспроизводимого хроматографического разделения и каждого набора достоверных аналитических данных, закрепляя газовую хроматографию за мощным и надёжным аналитическим методом в области аналитической химии.
